CAJÓN TÚNEL


El cajón túnel ofrece una gama de cajones de poliestireno pensados para facilitar la instalación de persianas en todo tipo de obras de nueva construcción. Es el sistema definitivo para mejorar la estética y funcionalidad de edificios con una buena relación calidad-precio.

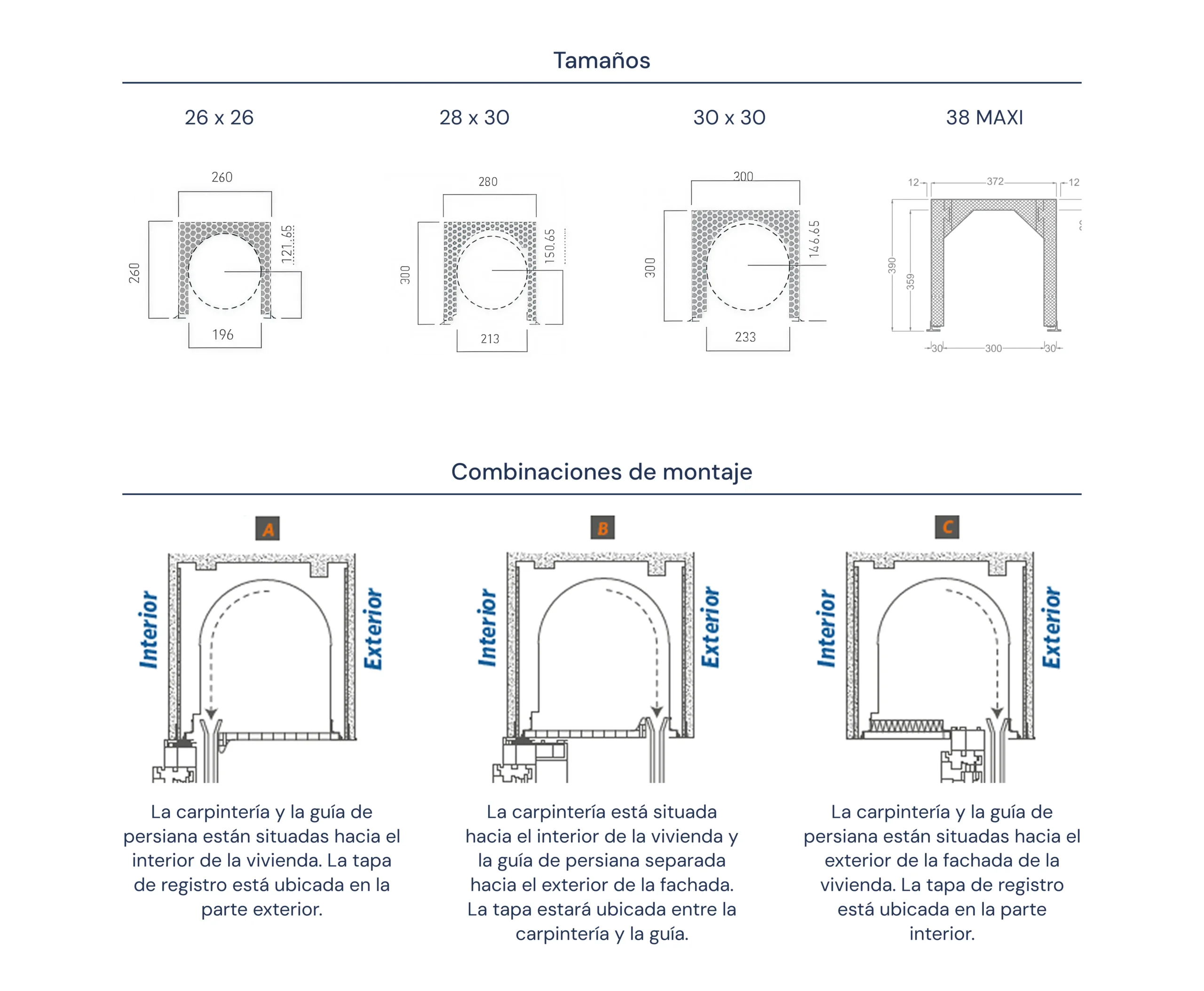

TAMAÑOS


26X26

unnamed (5)

28X30

unnamed (6)

30X30

unnamed (8)

38 MAXI

unnamed (7)

COMBINACIONES DE MONTAJE


unnamed (4)

La carpintería y la guía de persiana están situadas hacia el interior de la vivienda. La tapa de registro está ubicada en la parte exterior.

unnamed (3)

La carpintería está situada hacia el interior de la vivienda y la guía de persiana separada hacia el exterior de la fachada. La tapa estará ubicada entre la carpintería y la guía.

unnamed (2)

La carpintería y la guía de persiana están situadas hacia el exterior de la fachada de la vivienda. La tapa de registro está ubicada en la parte interior.

CARACTERÍSTICAS TÉCNICAS


Aislamiento térmico según DIN EN ISO 10211. El valor del aislamiento acústico a ruido aéreo, con persiana enrollada es de 52 (-1;-4) dB

Aislamiento acústico a ruido aéreo según norma UNE EN ISO 140-2

Registro exteriorRegistro central
26 x 261.5580 m2 K/W1.4571 m2 K/W
28 x 301.4625 m2 K/W1.3712 m2 K/W
30 x 301.4686 m2 K/W1.3813 m2 K/W

TABLA DE ENROLLAMIENTOS


Lama
ALUMINIO C-45260030003200
ALUMINIO P-45180023002600
ALUMINIO 50+240026002800
EXTRUSIÓN 40140019002200
AUTOBLOCANTE C-40250030003400

  1. Cajón túnel
  2. Testeros ABS
  3. Eje metálico octogonal
  4. Cápsula regulable
  5. Soporte motor
  6. Motor tubular
  7. Tapa registro PVC 200mm
  8. Paño de persiana
